औद्योगिक फिक्स्ड-स्पीड ड्राई टाइप ऑयल-फ्री स्क्रू एयर कंप्रेसर

औद्योगिक फिक्स्ड-स्पीड ड्राई टाइप ऑयल-फ्री स्क्रू एयर कंप्रेसरपर्याप्त, स्थिर मांग के साथ औद्योगिक वायु प्रणालियों में शुष्क, दो-चरण पेंच संपीड़न लाता है। उपकरण की कीमतों की तुलना करने से पहले वितरित वायु प्रवाह, परिचालन दबाव और शीतलन सेवाओं का मिलान करने के लिए नीचे दी गई मॉडल तालिकाओं का उपयोग करें। SEIZE AIR अलग-अलग चिकनाई वाले ड्राइव घटकों के साथ एक तेल-मुक्त संपीड़न कक्ष को जोड़ती है, जिससे उत्पादन टीमों को प्रक्रिया वायु और इसके डाउनस्ट्रीम उपचार की योजना बनाने के लिए एक स्पष्ट प्रारंभिक बिंदु मिलता है।

1. प्रक्रिया शुरू करें, फिर कंप्रेसर का चयन करें

कंप्रेसर की खरीद तब अधिक स्पष्ट हो जाती है जब पूछताछ यह बताती है कि हवा को क्या करना चाहिए। एक उत्पादन परिक्षेत्र के बाहर काम करने वाला एक्चुएटर, एक तैयार सतह पर हवा का बहना और एक प्रक्रिया पोत में प्रवेश करने वाली हवा विभिन्न गुणवत्ता वाले प्रश्न प्रस्तुत करती है। शुष्क पेंच संपीड़न सिद्धांत संपीड़न कक्ष के भीतर तेल इंजेक्शन को संबोधित करता है। तैयार वायु प्रणाली को अंतर्ग्रहण में पहले से मौजूद कणों, पानी और दूषित पदार्थों के उचित नियंत्रण की भी आवश्यकता होती है।

भरोसेमंद आधार मांग वाले कारखाने के लिए, निश्चित गति संपीड़न मूल्यांकन के लिए एक व्यावहारिक विन्यास है। इसकी उपयोगिता इस बात पर निर्भर करती है कि मशीन कितनी बार उत्पादक भरी हुई हवा दे सकती है, मांग गिरने पर नियंत्रण प्रणाली कैसे प्रतिक्रिया करती है और यह अन्य कंप्रेसर के साथ कर्तव्य कैसे साझा करती है। केवल एक बड़ी मोटर रेटिंग ही बेहतर मिलान स्थापित नहीं कर सकती।

यह पृष्ठ विभिन्न कंप्रेसर परिवारों से विशिष्टताओं के संयोजन के बजाय, SEIZE AIR ड्राई ऑयल-फ्री कैटलॉग में सूचीबद्ध दो-चरण SWT फिक्स्ड-स्पीड मॉडल पर केंद्रित है। यह एक खरीद टीम को एक उपयोगी उपकरण शॉर्टलिस्ट देता है और रखरखाव सहयोगियों को वे इंटरफेस देता है जिनकी उन्हें जांच करने की आवश्यकता होती है: आउटलेट कनेक्शन, कूलिंग सेवाएं, पैकेज आयाम, कंडेनसेट हैंडलिंग और नियंत्रण समन्वय।

वायु गुणवत्ता को परिभाषित करें जहां उत्पाद वास्तव में इसका उपयोग करता है

उपयोग के बिंदु पर वायु-गुणवत्ता पर चर्चा शुरू करें। पहचानें कि क्या संपीड़ित हवा सामग्री, पैकेजिंग अंदरूनी हिस्सों, संवेदनशील घटकों या केवल उन्हें ले जाने वाली मशीनरी को छूती है। प्रक्रिया स्वामी द्वारा उपयोग किए गए गुणवत्ता विनिर्देश, नमूना स्थिति और परिचालन स्थितियों को रिकॉर्ड करें जिसके तहत अनुपालन का मूल्यांकन किया जाएगा। यह बाद में इस बात पर असहमति को रोकता है कि कंप्रेसर आउटलेट पर एक परीक्षण अंतिम उत्पादन कनेक्शन का प्रतिनिधित्व करता है या नहीं।

एक तेल-मुक्त कंप्रेसर उस विनिर्देश का एक हिस्सा है। संपीड़ित हवा के ठंडा होने पर नमी संघनित हो सकती है; कण सेवन या वितरण प्रणाली के माध्यम से प्रवेश कर सकते हैं। सुखाना, छानना, नाली की व्यवस्था और स्वच्छ वितरण स्थापना इंजीनियरिंग का हिस्सा है। जहां एप्लिकेशन को बाँझ हवा या किसी अन्य विशेष उपचार की आवश्यकता होती है, सिस्टम पूछताछ में उस आवश्यकता को स्पष्ट रूप से पहचानें।

खरीद के लिए, उपकरण विवरण को स्वीकृति आवश्यकता से अलग करें। कंप्रेसर के लिए शुष्क, तेल-मुक्त संपीड़न निर्दिष्ट करें, फिर पूर्ण स्थापना के लिए आवश्यक वितरित-वायु गुणवत्ता सूचीबद्ध करें। परिणामी प्रस्ताव यह दिखा सकता है कि प्रत्येक घटक कैसे योगदान देता है, इसकी आपूर्ति कौन करता है और तैयार प्रणाली का परीक्षण कहां किया जाएगा। यह पूछने से कहीं अधिक उपयोगी है कि क्या कोई मशीन संपूर्ण उद्योग के लिए उपयुक्त है।

उत्पादन गतिविधि से एक मांग प्रोफ़ाइल बनाएं

एक स्थिर कुल वायुप्रवाह पौधे के भीतर बहुत अलग पैटर्न छिपा सकता है। कुछ उपयोगकर्ता लगातार काम करते हैं, अन्य पैकेजिंग या असेंबली के साथ साइकिल चलाते हैं, और कुछ केवल सफाई के दौरान हवा का उपभोग करते हैं। इन गतिविधियों को उत्पादन स्थिति के आधार पर समूहित करें: सामान्य निर्माण, कम उत्पादन, बदलाव और शटडाउन। उन राज्यों के साथ मांग रिकॉर्ड की तुलना करें ताकि आधार शुल्क अप्रबंधित रिसाव के बजाय उपयोगी उत्पादन को प्रतिबिंबित करे।

प्रवाह और दबाव की तुलना करते समय समान परिचालन अवधि के रिकॉर्ड का उपयोग करें। पूर्ण आउटपुट के दौरान लिया गया दबाव ट्रेस और निष्क्रिय शिफ्ट से एयरफ्लो अनुमान समान कर्तव्य का वर्णन नहीं करता है। प्रत्येक माप का स्थान शामिल करें, क्योंकि कंप्रेसर रिसीवर के पास की रीडिंग सबसे अधिक मांग वाले उत्पादन कनेक्शन की स्थितियों का प्रतिनिधित्व नहीं कर सकती है।

परिणाम को एक निरंतर आधार आवश्यकता, उसके चारों ओर परिवर्तन और महत्वपूर्ण उपयोगकर्ता पर आवश्यक दबाव की पहचान करनी चाहिए। इसे यह भी दिखाना चाहिए कि क्या भविष्य में उत्पादन प्रतिबद्ध है या केवल संभव है। यह अंतर अनिश्चित विस्तार की सेवा के लिए बड़े निश्चित-गति पैकेज को खरीदने से बचने में मदद करता है, जबकि वर्तमान संयंत्र अपना अधिकांश समय इच्छित परिचालन शुल्क से कम खर्च करता है।

2. जहां निश्चित गति शुल्क एक औद्योगिक वायु स्टेशन में फिट बैठता है

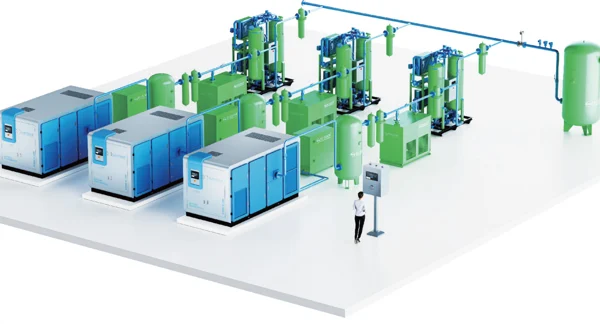

औद्योगिक फिक्स्ड-स्पीड ड्राई टाइप ऑयल-फ्री स्क्रू एयर कंप्रेसर को ऑपरेटिंग एयर स्टेशन के हिस्से के रूप में सबसे अच्छा मूल्यांकन किया जाता है। स्थिर आधार आवश्यकता वाला एक संयंत्र उस कर्तव्य को एक निश्चित गति इकाई को सौंप सकता है जबकि एक अन्य मशीन या एक समन्वित स्टेशन नियंत्रक बदलती मांग का प्रबंधन करता है। महत्वपूर्ण प्रश्न यह है कि कौन सी मशीन आधार रखती है और कौन सी भिन्नता पर प्रतिक्रिया करती है।

इनमें से किसी एक को चुनने से पहले नियंत्रण व्यवस्थाओं की तुलना करेंनिश्चित गति शुष्क तेल मुक्त रेंजऔर यहपरिवर्तनीय-गति शुष्क तेल-मुक्त रेंज. पूर्व का मूल्यांकन लोडेड ऑपरेटिंग ड्यूटी और स्टेशन अनुक्रमण के विरुद्ध किया जाना चाहिए; उत्तरार्द्ध एक अलग गति-नियंत्रण रणनीति का परिचय देता है। किसी भी लेबल को स्वचालित दक्षता परिणाम के रूप में मानने के बजाय मापी गई मांग के साथ नियंत्रण विधि का मिलान करें।

आरक्षित क्षमता को नियमित ड्यूटी से अलग रखें। उत्पादन निरंतरता के लिए एक स्टैंडबाय मशीन आवश्यक हो सकती है, लेकिन इसे हर समय ड्यूटी यूनिट के साथ चलने की आवश्यकता नहीं है। आरक्षित क्षमता शुरू करने, शुल्क स्थानांतरित करने और रुकावट के बाद वसूली के लिए शर्तों को परिभाषित करें। वे निर्णय परिचालन व्यवहार को उतना ही प्रभावित करते हैं जितना उपकरण नेमप्लेट को।

निर्दिष्ट करें कि मशीनें दबाव बैंड को कैसे साझा करती हैं

एक मल्टी-कंप्रेसर कमरे में, एक ही दबाव परिवर्तन पर स्वतंत्र रूप से प्रतिक्रिया करने वाली कई मशीनें परिहार्य स्विचिंग या अनलोडेड ऑपरेशन का उत्पादन कर सकती हैं। सामान्य ड्यूटी यूनिट, प्रतिक्रिया देने वाली यूनिट और रिजर्व यूनिट को दर्शाते हुए एक स्टेशन अनुक्रम तैयार करें। बताएं कि मशीन अनुपलब्ध होने पर अनुक्रम कैसे बदलता है। नियंत्रण प्रस्ताव को इस क्रम को प्लांट टीम के लिए समझने योग्य बनाना चाहिए।

मांग में परिवर्तन होने पर स्टेशन पर दबाव की तुलना महत्वपूर्ण प्रक्रिया पर दबाव से करें। यदि स्टेशन का दबाव स्वीकार्य रहता है लेकिन उत्पादन कनेक्शन का दबाव कम हो जाता है, तो कंप्रेसर सेटिंग बढ़ाने से पहले उपचार और वितरण की जांच करें। फिल्टर, ड्रायर, आइसोलेशन वाल्व और छोटी शाखाएं दो रीडिंग को अलग कर सकती हैं। किसी प्रतिबंध को ठीक करने से उपकरण विनिर्देश बदल सकता है जिसका अन्यथा अनुरोध किया गया होता।

जहां मौजूदा कंप्रेसर रहेंगे, उनके नियंत्रण इंटरफेस और परिचालन की स्थिति को पूछताछ में शामिल करें। एक नई मशीन को उस स्थापित सिस्टम के साथ काम करना होता है। SEIZE AIR कैटलॉग RS485, ईथरनेट और USB सहित नियंत्रक संचार इंटरफेस का वर्णन करता है; परियोजना चर्चा में यह स्थापित होना चाहिए कि प्रस्तावित कॉन्फ़िगरेशन में कौन से इंटरफ़ेस और स्टेशन फ़ंक्शन शामिल हैं।

मिलान सीमाओं के साथ जीवनचक्र तुलना का उपयोग करें

समान दबाव, वायु प्रवाह संदर्भ और आपूर्ति सीमा पर ऑफ़र की तुलना करें। कंप्रेसर-केवल कोटेशन और पूर्ण-स्टेशन कोटेशन में अलग-अलग सुखाने, निस्पंदन, शीतलन और नियंत्रण उपकरण शामिल हो सकते हैं। इन वस्तुओं को स्पष्ट रूप से सूचीबद्ध करें ताकि कम प्रारंभिक कीमत एक अलग उपयोगिता परियोजना या लापता उपचार चरण को न छिपाए।

परिचालन-लागत तुलना के लिए, मॉडल तालिका में दिखाए गए मोटर पावर को मापा पूर्ण-पैकेज विद्युत इनपुट से अलग करें। मोटर रेटिंग सूचीबद्ध उपकरण आकार की पहचान करती है। साइट ऊर्जा मूल्यांकन के लिए प्रासंगिक पैकेज इनपुट और परिचालन शुल्क की आवश्यकता होती है, जिसमें लोड और अनलोड की अवधि भी शामिल है। किसी भी लागत गणना की व्याख्या करने से पहले माप सीमा का वर्णन करें।

ऊर्जा उपयोग के साथ-साथ रखरखाव पहुंच और उत्पादन जोखिम का मूल्यांकन करें। पूछें कि सेवा अलगाव कैसे काम करता है, उपकरण कैसे हटाया जा सकता है और नियोजित कार्य के दौरान संयंत्र हवा को कैसे बरकरार रखता है। एक प्रस्ताव जो संचालन अनुक्रम और सेवा व्यवस्था की व्याख्या करता है, खरीद, इंजीनियरिंग और रखरखाव को उसी स्थापना की समीक्षा करने की सुविधा देता है। वह साझा समझ दीर्घकालिक अर्थव्यवस्था के बारे में एक सामान्य बयान की तुलना में अनुमोदन के लिए एक मजबूत आधार है।

3. सूखे, दो-चरण संपीड़न पैकेज के अंदर

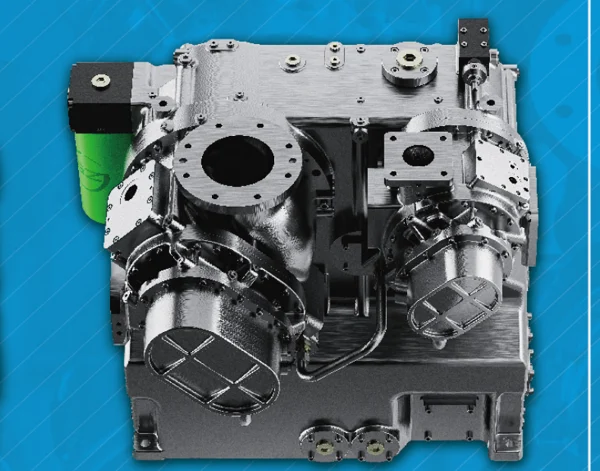

एयरएंड क्रमिक संपीड़न चरणों का उपयोग करता है। कैटलॉग रोटर व्यवस्था और कनेक्टिंग वायु पथ को दर्शाता है, जिसमें शीतलन उपकरण संपीड़न से जुड़ी गर्मी का प्रबंधन करता है। इन कार्यों को अलग करने से पैकेज पर चर्चा करना आसान हो जाता है: एयरएंड हवा को संपीड़ित करता है, शीतलन प्रणाली गर्मी को हटा देती है और उपचार ट्रेन प्रक्रिया के लिए हवा की स्थिति बनाती है।

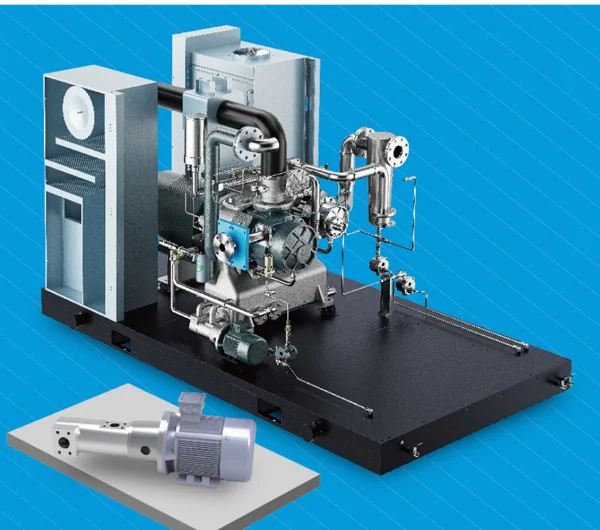

शुष्क संपीड़न का मतलब है कि चिकनाई वाला तेल संपीड़न कक्ष में इंजेक्ट नहीं किया जाता है। ड्राइव घटकों को अभी भी स्नेहन की आवश्यकता है। कैटलॉग में संपीड़ित-वायु पथ से अलग किए गए गियर, बीयरिंग और संबंधित शीतलन कार्यों के लिए एक तेल-पंप सर्किट का वर्णन किया गया है। इसलिए रखरखाव योजना में एयर-साइड सफाई और यांत्रिक स्नेहन प्रणाली की स्थिति दोनों शामिल हैं।

प्रतिस्थापन परियोजनाओं के लिए यह अंतर मायने रखता है। तेल-इंजेक्टेड उपकरण से आगे बढ़ने वाली एक टीम को यह मानने के बजाय कंप्रेसर की स्नेहन और शीतलन व्यवस्था की समीक्षा करनी चाहिए कि तेल-मुक्त पैकेज में तेल सेवा की कोई आवश्यकता नहीं है। इसे नई प्रक्रिया-वायु विशिष्टता के लिए आवश्यक स्वच्छता के लिए मौजूदा रिसीवर्स और वितरण का भी आकलन करना चाहिए।

रोटर कोटिंग, बीयरिंग और ड्राइव विवरण

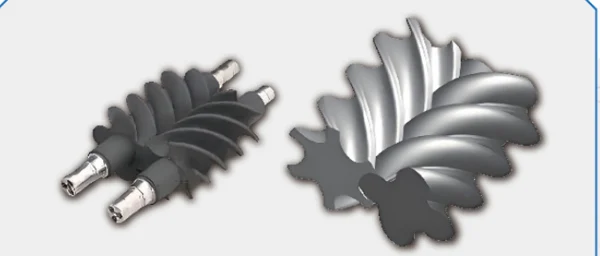

शुष्क तेल-मुक्त कैटलॉग एक रोटर कोटिंग की पहचान करता है जिसमें MoS2 और एक विशेष कोटिंग प्रणाली, SKF उच्च तापमान बीयरिंग और सटीक गियर शामिल हैं। ये एयरएंड की तकनीकी चर्चा के लिए प्रासंगिक घटक विवरण हैं। प्रस्तावित मॉडल, रखरखाव दस्तावेज़ और प्रस्तावित स्थापना की सेवा शर्तों के साथ उनकी समीक्षा की जानी चाहिए।

रोटर ज्यामिति और घूमने वाले और स्थिर भागों के बीच संबंध शुष्क पेंच संपीड़न के केंद्र में हैं। खरीदार के लिए, व्यावहारिक परिणाम प्रस्ताव के साथ लागू एयरएंड दस्तावेज़ीकरण, सेवा निर्देश और भागों की पहचान का अनुरोध करना है। यह उपकरण को सामान्य विवरण के सेट के बजाय एक पहचानी गई असेंबली के रूप में बनाए रखने योग्य बनाता है।

कोटेशन की तुलना करते समय, घटक पहचान और प्रदर्शन साक्ष्य को अलग कॉलम में रखें। एक असर ब्रांड या कोटिंग विवरण एक डिज़ाइन विकल्प की व्याख्या करता है; मॉडल का दबाव और डिलीवर-एयर डेटा ऑपरेटिंग कर्तव्य की व्याख्या करता है। दोनों निर्णय में योगदान देते हैं, लेकिन कोई भी दूसरे का विकल्प नहीं बनता। जब आपूर्तिकर्ता विभिन्न कॉन्फ़िगरेशन की पेशकश करते हैं तो यह दृष्टिकोण तकनीकी स्पष्टीकरण को और अधिक सटीक बनाता है।

शीतलन और नियंत्रण चयन के कार्यशील भाग हैं

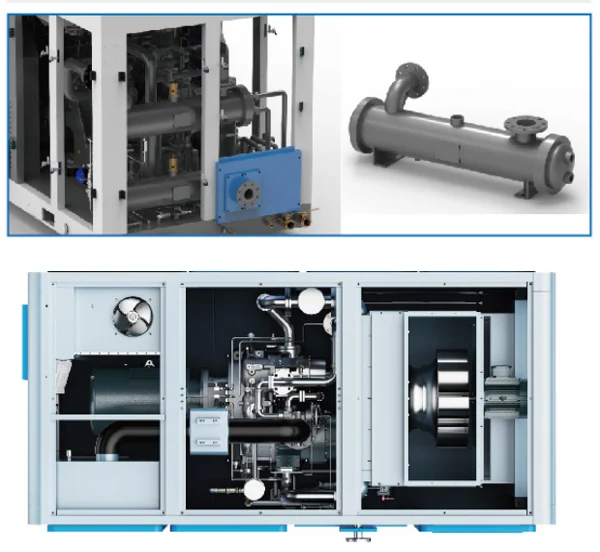

कूलिंग चयन को इंस्टॉलेशन में उपलब्ध उपयोगिताओं का पालन करना चाहिए। एक एयर-कूल्ड पैकेज को आने वाली हवा और डिस्चार्ज की गई गर्मी के लिए एक नियोजित पथ की आवश्यकता होती है। वाटर-कूल्ड पैकेज के लिए उपयुक्त कूलिंग-वाटर सेवा और एक सहमत कनेक्शन व्यवस्था की आवश्यकता होती है। दोनों को निरीक्षण और सफाई के लिए पहुंच की आवश्यकता होती है; न ही इसकी कैबिनेट की रूपरेखा को शेष मंजिल स्थान में फिट करके ही तैनात किया जाना चाहिए।

कैटलॉग तापमान और दबाव की जानकारी और संचार विकल्पों के साथ एक बहुभाषी नियंत्रक का वर्णन करता है। प्रस्ताव की समीक्षा के दौरान, संयंत्र द्वारा आवश्यक प्रदर्शित ऑपरेटिंग मूल्यों, अलार्म, रिमोट सिग्नल और नियंत्रण जिम्मेदारियों की पहचान करें। एक स्पष्ट अलार्म सूची रखरखाव को शीतलन समस्या, दबाव-नियंत्रण प्रतिक्रिया और नियोजित स्टॉप को अलग करने में मदद करती है।

इस निश्चित-गति पूछताछ के लिए, निश्चित-गति तकनीकी शेड्यूल का उपयोग करें। स्थायी-चुंबक चर-गति मोटर या चर-गति प्रशंसक नियंत्रण के लिए अन्यत्र वर्णित विशेषताएं उनके लागू कॉन्फ़िगरेशन से संबंधित हैं। क्रय दस्तावेज़ में वास्तविक ड्राइव, शुरुआती व्यवस्था और आपूर्ति किए गए नियंत्रक की पहचान होनी चाहिए, इसलिए वाणिज्यिक तुलनाएं समान तकनीकी दायरे का पालन करती हैं।

उत्पाद परिवार के दृश्य अवलोकन के लिए नीचे आधिकारिक सीज़ एयर ड्राई ऑयल-मुक्त श्रृंखला परिचय देखें।

4. तकनीकी चयन: दबाव और वायु प्रवाह को एक साथ पढ़ें

पहले आवश्यक ऑपरेटिंग दबाव का मिलान करके, फिर उस दबाव कॉलम के भीतर मुफ्त वायु वितरण की तुलना करके औद्योगिक फिक्स्ड-स्पीड ड्राई टाइप ऑयल-फ्री स्क्रू एयर कंप्रेसर शेड्यूल का उपयोग करें। नीचे चयनित पंक्तियाँ SEIZE AIR ड्राई ऑयल-फ्री कैटलॉग, संस्करण 2025.10, मुद्रित पृष्ठ 09-10 के निश्चित-गति दो-चरण अनुभाग से आती हैं।

आईएसओ 1217 अनुबंध सी के अनुसार पूरे पैकेज के लिए मुफ्त वायु वितरण की बात कही गई है, जिसमें 1 बार का पूर्ण इनलेट दबाव और 20 डिग्री सेल्सियस का इनटेक वायु तापमान है। पावर कॉलम कैटलॉग की मोटर किलोवाट सूची को पुन: प्रस्तुत करता है। यह पूर्ण-पैकेज इनपुट-पावर माप का प्रतिस्थापन नहीं है।

ये दबाव-विशिष्ट मॉडल चयन हैं। समान कर्तव्य का वर्णन करने के लिए एक कॉलम में प्रवाह मान को दूसरे कॉलम के दबाव के साथ नहीं जोड़ा जाना चाहिए। SWT-37A/W के लिए असूचीबद्ध 10 बार संयोजन को स्रोत तालिका में चयन जानकारी को संरक्षित करते हुए डैश के रूप में छोड़ दिया गया है।

प्रवाह कॉलम खरीदार को क्या बताते हैं

SWT-55A/W पंक्ति पर विचार करें: कैटलॉग में 7 बार पर 8.50 m³/मिनट, 8 बार पर 8.40 m³/मिनट और 10 बार पर 6.50 m³/मिनट सूचीबद्ध है। मॉडल का नाम और मोटर रेटिंग वही रहती है, लेकिन उपलब्ध प्रवाह चयनित दबाव शुल्क पर निर्भर करता है। उन मूल्यों में से एक के करीब की आवश्यकता का वास्तविक परिचालन दबाव पर मूल्यांकन किया जाना चाहिए।

SWT-75A/W पंक्ति एक और उपयोगी अंतर दर्शाती है। इसकी सूचीबद्ध डिलीवरी 7 और 8 बार दोनों पर 12.60 m³/मिनट है, जबकि 10 बार प्रविष्टि 10.30 m³/मिनट है। इन कैटलॉग प्रविष्टियों को जोड़कर एक सतत प्रदर्शन वक्र का निर्माण न करें। प्रासंगिक कर्तव्य की पहचान करने और कोटेशन में मिलान कॉन्फ़िगरेशन का अनुरोध करने के लिए उनका उपयोग करें।

प्रतिस्थापन पूछताछ के लिए, इन पंक्तियों की तुलना इंस्टॉलेशन की डिलीवर-एयर आवश्यकता से करें, न कि केवल पुराने कंप्रेसर की मोटर रेटिंग से। उत्पादन में बदलाव, दबाव में कमी और वायु-उपचार में बढ़ोतरी पुरानी नेमप्लेट को नई आवश्यकता के लिए खराब मार्गदर्शक बना सकती है। तालिका तब उपयोगी हो जाती है जब इसे स्पष्ट रूप से वर्णित परिचालन कार्य से जोड़ा जाता है।

कूलिंग का विकल्प यांत्रिक पैकेज को बदल देता है

नीचे दिया गया यांत्रिक शेड्यूल पहले चार मॉडल चयनों को एक साथ रखता है ताकि इंजीनियरिंग सीधे दो शीतलन व्यवस्थाओं की तुलना कर सके। आयाम लंबाई × चौड़ाई × ऊंचाई मिलीमीटर में हैं, और वजन किलोग्राम में कैटलॉग पैकेज मान हैं। ये इंस्टॉलेशन क्लीयरेंस या शिपिंग-क्रेट आयाम के बजाय उपकरण आयाम हैं।

चयनित कूलिंग कॉन्फ़िगरेशन के साथ-साथ मॉडल के विरुद्ध आउटलेट प्रविष्टि की जाँच करें। SWT-75A/W के लिए, कैटलॉग में वाटर-कूल्ड पैकेज के लिए DN80 और एयर-कूल्ड पैकेज के लिए DN50 सूचीबद्ध है। इसलिए एक व्यवस्था के इर्द-गिर्द तैयार की गई ड्राइंग को दूसरी व्यवस्था के लिए अपरिवर्तित पुन: उपयोग नहीं किया जाना चाहिए।

आयामी अंतर पहुंच योजना को भी प्रभावित करता है। अंतिम पैकेज ड्राइंग के अनुसार प्राप्त दरवाजे, मोड़ मार्ग, उठाने की व्यवस्था और रखरखाव स्थान सभी की जांच की जानी चाहिए। खरीद विनिर्देश और इंस्टॉलेशन लेआउट पर चयनित शीतलन व्यवस्था को बनाए रखें ताकि उपकरण शेड्यूल और भवन निर्माण कार्य संरेखित रहें।

पूछताछ के लिए विद्युत और ध्वनिक जानकारी

कैटलॉग में मानक विद्युत आपूर्ति को 380 वी, 50 हर्ट्ज, तीन-चरण, अन्य वोल्टेज उपलब्ध के साथ सूचीबद्ध किया गया है। पूछताछ में गंतव्य आपूर्ति, प्रारंभिक व्यवस्था और साइट विद्युत आवश्यकताओं को शामिल करें। उद्धृत विद्युत शेड्यूल को सामान्य कैटलॉग नोट से अनुमान लगाने के लिए इंस्टॉलर को छोड़ने के बजाय प्रस्तावित कॉन्फ़िगरेशन की पहचान करनी चाहिए।

ध्वनिक मूल्यांकन के लिए, स्रोत तालिका ±3 डीबी की बताई गई सहनशीलता के साथ 1 मीटर की दूरी पर आईएसओ 2151 माप का संदर्भ देती है। यह इन चयनित पंक्तियों में मॉडल शोर मान प्रदान नहीं करता है। जब कंप्रेसर कक्ष, काम करने की स्थिति या भवन की सीमा ध्वनि को स्वीकृति का मुद्दा बनाती है तो लागू ध्वनिक जानकारी का अनुरोध करें।

चयन तालिका से अनुपस्थित उपयोगिताओं के लिए समान अनुशासन रखें। ठंडा-पानी की स्थिति, वेंटिलेशन आवश्यकताएं, शुरुआती चालू और सेवा मंजूरी मॉडल-विशिष्ट परियोजना दस्तावेज़ीकरण में शामिल हैं। इन्हें कोटेशन डिलिवरेबल्स के रूप में सूचीबद्ध करने से प्लांट टीम को किसी अन्य पैकेज के विनिर्देश पर भरोसा किए बिना डिजाइन पूरा करने में मदद मिलती है।

5. इंस्टॉलेशन को उत्पादन कार्य से मिलाएं

प्रोसेस-एयर खरीदारी तब सबसे प्रभावी होती है जब एप्लिकेशन विवरण संपर्क बिंदु और गुणवत्ता विफलता के परिणाम की पहचान करता है। एक खाद्य संयंत्र, एक इलेक्ट्रॉनिक्स कार्यशाला और एक पैकेजिंग सुविधा सभी शुष्क संपीड़ित हवा का उपयोग कर सकते हैं, लेकिन उन्हें अलग-अलग उपचार, वितरण और परीक्षण व्यवस्था की आवश्यकता हो सकती है। निम्नलिखित मैट्रिक्स उन वार्तालापों के लिए एक नियोजन उपकरण है।

यह यह तय करने में भी मदद करता है कि क्या अनुरोधित मशीन केंद्रीय वायु कक्ष में है या क्या एक महत्वपूर्ण उपयोगकर्ता के लिए एक अलग आपूर्ति अधिक उपयुक्त है। किसी एप्लिकेशन की आवश्यकता को दृश्यमान रखने से प्रत्येक उपयोगिता कनेक्शन पर अंधाधुंध रूप से सख्त प्रक्रिया की स्थिति लागू होने से बचा जा सकता है, जबकि जहां यह मायने रखता है वहां आवश्यक गुणवत्ता को संरक्षित किया जा सकता है।

मौजूदा तेल-इंजेक्टेड वायु आपूर्ति को बदलना

शुष्क तेल-मुक्त संपीड़न में परिवर्तन भी डाउनस्ट्रीम स्थापना की समीक्षा है। पहचानें कि पुराने उपकरण कहां जुड़ते हैं, क्या मौजूदा उपचार रहेगा और कौन से रिसीवर या शाखाएं गुणवत्ता-संवेदनशील उपयोगकर्ताओं को सेवा प्रदान करती हैं। कंप्रेसर बदलने के बाद भी लीगेसी वितरण स्थिति वितरित हवा को प्रभावित कर सकती है।

पुरानी मशीन को हटाने से पहले बदलाव के क्रम पर सहमति दें। उत्पादन के लिए अस्थायी आपूर्ति, नियंत्रित अलगाव अवधि या उपयोगकर्ताओं के चरणबद्ध स्थानांतरण की आवश्यकता हो सकती है। इंजीनियरिंग क्षेत्र को प्रक्रिया विनिर्देश के अनुसार जहां आवश्यक हो वहां रखे गए घटकों की सफाई, निरीक्षण और परीक्षण को परिभाषित करना चाहिए। यह विशेष रूप से तब उपयोगी होता है जब एक केंद्रीय वायु नेटवर्क सामान्य उपयोगिताओं और संवेदनशील अनुप्रयोगों दोनों को सेवा प्रदान करता है।

इसके बाद कमीशनिंग को संबंधित कनेक्शन पर सहमत शुल्क प्रदर्शित करना चाहिए। परीक्षण के साथ कंप्रेसर विन्यास, वायु-उपचार व्यवस्था और उत्पादन की स्थिति को रिकॉर्ड करें। यह परिणाम को स्थापित सिस्टम पर पता लगाने योग्य बनाता है और रखरखाव को बाद में तुलना के लिए आधार रेखा देता है। यह उपकरण आने से पहले सहमत डिलिवरेबल्स के विरुद्ध परियोजना को बंद करने में भी मदद करता है।

वायु आपूर्ति के पैमाने और वास्तुकला का चयन करना

एक व्यापक एयर-सिस्टम डिज़ाइन के भीतर एक केंद्रीय दो-चरण स्क्रू पैकेज एक विकल्प है। जहां छोटी, समर्पित आपूर्ति पर विचार किया जा रहा है, वहां आवश्यकताओं की तुलना करेंतेल मुक्त स्क्रॉल कंप्रेसर परिवार. प्रासंगिक तुलना केवल कंप्रेसर सिद्धांत के बजाय कर्तव्य, उपचार, उपलब्ध स्थान और ऑपरेटिंग पैटर्न पर आधारित है।

निश्चित गति शुष्क सीमा के भीतर, मौजूदाइलेक्ट्रॉनिक्स-केंद्रित उत्पाद पृष्ठएक अन्य एप्लिकेशन प्रवेश बिंदु प्रदान करता है। यह पृष्ठ सामान्य औद्योगिक खरीद के लिए दबाव-दर-दबाव चयन और कूलिंग-पैकेज योजना जोड़ता है। किसी उद्योग लेबल को पूर्ण विनिर्देश मानने के बजाय ऐसी सहायक जानकारी चुनें जो वास्तविक प्रक्रिया से मेल खाती हो।

एक नए स्टेशन के लिए, प्रारंभिक परिचालन आवश्यकता से अलग नियोजित विस्तार की पहचान करें। एक मॉड्यूलर लेआउट, स्पष्ट वितरण इंटरफेस और एक परिभाषित आरक्षित रणनीति भविष्य के विकल्पों को संरक्षित कर सकती है। कंप्रेसर चयन को अभी भी उत्पादन शुल्क का समर्थन करना चाहिए जो इंस्टॉलेशन के संचालन शुरू होने पर मौजूद रहेगा।

6. आकाशवाणी विनिर्माण को जब्त करना और उपकरण सौंपना

SEIZE AIR 2009 में स्थापित शंघाई स्थित निर्माता, Seize कंप्रेसर (शंघाई) कंपनी लिमिटेड का ब्रांड है। इसका सूखा तेल-मुक्त उत्पाद साहित्य दबाव-विशिष्ट मॉडल डेटा के साथ-साथ संपीड़न असेंबली, स्नेहन प्रणाली, शीतलन विकल्प और नियंत्रक का वर्णन करता है। वे विवरण खरीदार को कारखाने के साथ आपूर्ति किए गए पैकेज पर चर्चा करने के लिए व्यावहारिक आधार देते हैं।

चीन में एक एयर कंप्रेसर निर्माता के लिए, एक उपयोगी निर्यात प्रस्ताव तकनीकी चयन को गंतव्य पर आवश्यक दस्तावेजों से जोड़ता है। ऑफ़र पर चयनित मॉडल, विद्युत व्यवस्था, कूलिंग कॉन्फ़िगरेशन और कनेक्शन विवरण की पहचान करें। जहां किसी परियोजना के लिए प्रमाणीकरण या विशिष्ट अनुरूपता दस्तावेजों की आवश्यकता होती है, उन डिलिवरेबल्स और पूछताछ में उनके लागू दायरे को सूचीबद्ध करें।

वही दृष्टिकोण निरीक्षण योजना का समर्थन करता है। परिभाषित करें कि कौन से चेक आदेश का हिस्सा हैं और कौन से परिणाम स्वीकृति के लिए आवश्यक हैं। एक स्पष्ट रूप से लिखित शेड्यूल खरीदार और आपूर्तिकर्ता को एक ही उपकरण पर चर्चा करने देता है और तकनीकी स्वीकृति योजना को गुणवत्ता के बारे में सामान्य दावे से बदलने से बचाता है।

निरीक्षण अनुरोध को उपयोगी स्वीकृति अनुसूची में बदलें

पहचान और कॉन्फ़िगरेशन से शुरू करें: मॉडल, सीरियल पहचान, नेमप्लेट जानकारी और सहमत आपूर्ति दायरा। चयनित शीतलन व्यवस्था सहित प्रासंगिक यांत्रिक और विद्युत इंटरफेस का पालन करें। ये जाँचें स्थापित करती हैं कि वितरित पैकेज वही है जिसका उपयोग इंस्टॉलेशन डिज़ाइन के लिए किया गया है।

प्रदर्शन समीक्षा के लिए, दबाव, प्रवाह संदर्भ, माप विधि और विद्युत माप सीमा निर्दिष्ट करें। आदेश चर्चा में इच्छित परीक्षण व्यवस्था और आवश्यक रिपोर्ट प्रारूप शामिल करें। किसी अपरिभाषित डाउनस्ट्रीम स्थान पर लिए गए माप के साथ कैटलॉग एफएडी मूल्य की तुलना करने से उपचार के नुकसान, सिस्टम रिसाव और उत्पादन उपयोगकर्ताओं की स्थिति के बारे में भ्रम पैदा हो सकता है।

ऑपरेटिंग टीम के साथ नियंत्रण कार्यों की भी समीक्षा करें। उत्पादन के लिए मशीन पर भरोसा करने से पहले अलार्म, स्टॉप सीक्वेंस, रिमोट इंटरफेस और ड्यूटी ट्रांसफर को समझने की जरूरत है। एक स्वीकृति अनुसूची जो इन कार्यों को कवर करती है, केवल उपस्थिति और मोटर आकार पर केंद्रित दस्तावेज़ की तुलना में बेहतर हैंडओवर बनाती है। अंतिम सहमत दायरे में कंप्रेसर जांच और पूर्ण-सिस्टम कमीशनिंग के लिए जिम्मेदारियों की पहचान होनी चाहिए।

दस्तावेज़ जो डिलीवरी के बाद रखरखाव को आसान बनाते हैं

उपकरण सौंपने के हिस्से के रूप में मॉडल-विशिष्ट संचालन निर्देश, विद्युत चित्र, उपभोग्य सामग्रियों की पहचान और रखरखाव अनुसूची के लिए पूछें। उन दस्तावेज़ों को स्थापित कॉन्फ़िगरेशन से मिलाएं ताकि रखरखाव टीम को सेवा कार्यक्रम के दौरान विभिन्न कूलिंग या नियंत्रण व्यवस्थाओं के बीच चयन न करना पड़े।

एक स्थानीय उपकरण फ़ाइल रखें जो अंतिम ड्राइंग, सीरियल पहचान और कमीशनिंग बेसलाइन को जोड़ती है। किसी भी साइट-विशिष्ट नियंत्रण अनुक्रम और वायु-उपचार और नाली घटकों का स्थान शामिल करें। यह रिकॉर्ड बाद के रखरखाव में उपकरण परिवर्तन को उत्पादन वायु नेटवर्क में परिवर्तन से अलग करने में मदद करता है।

विदेशी खरीद के लिए, खरीद से पहले स्पेयर-पार्ट्स के दायरे और समर्थन व्यवस्था पर चर्चा करें। गंतव्य और स्थानीय रखरखाव क्षमता प्रदान करें ताकि कोटेशन उचित दस्तावेज और भागों की जरूरतों को पूरा कर सके। वारंटी शर्तें, सेवा जिम्मेदारियां और वाणिज्यिक शर्तें सहमत आदेश दस्तावेजों में शामिल हैं। इन वस्तुओं का स्पष्ट स्वामित्व इंस्टालेशन चालू होने के बाद दोनों टीमों को प्रश्नों को तुरंत हल करने में मदद करता है।

7. कमरे की योजना बनाएं, सिस्टम चालू करें, सही बिंदु पर निदान करें

स्थापना योजना अंतिम व्यवस्था ड्राइंग और चयनित उपयोगिता इंटरफेस के साथ शुरू होती है। कमरे की योजना पर आने वाले विद्युत मार्ग, संपीड़ित-वायु आउटलेट, कूलिंग कनेक्शन, कंडेनसेट डिस्चार्ज और पहुंच पथ को चिह्नित करें। कंप्रेसर स्थापित होने के बाद मिलने वाली जगह के रूप में इसे मानने के बजाय डाउनस्ट्रीम उपचार उपकरण जोड़ें।

वायु को ठंडा करने के लिए, सेवन और निकास मार्गों को अलग रखें ताकि उत्सर्जित गर्मी आसानी से शीतलन सेवन में वापस न लौटे। जल शीतलन के लिए, पाइपवर्क को अंतिम रूप देने से पहले जल सेवा और इसकी परिचालन स्थितियों को परिभाषित करें। किसी भी मामले में, पहचानें कि असंबद्ध उपकरणों को बाधित किए बिना शीतलन सतहों का निरीक्षण और सफाई कैसे की जा सकती है।

पर्यावरणीय सीमाओं और स्थापना मंजूरी के लिए मॉडल-विशिष्ट निर्देशों का उपयोग करें। उपरोक्त आयाम पैकेज लिफाफे का वर्णन करते हैं; उनमें सुरक्षित सेवा, विद्युत कार्य या घटक हटाने के लिए आवश्यक स्थान शामिल नहीं है। पुष्टि करें कि एयर स्टेशन और आसपास की सेवाएं स्थापित होने के बाद भी प्राप्त करने और रखरखाव के मार्ग उपयोग योग्य बने रहें।

उपयोगिता सीमा से प्रक्रिया कनेक्शन तक कमीशन

स्टार्टअप से पहले, प्रोजेक्ट शेड्यूल के अनुसार आपूर्ति की गई विद्युत व्यवस्था की पुष्टि करें और इंस्टॉलेशन ड्राइंग के अनुसार कूलिंग और डिस्चार्ज कनेक्शन की जांच करें। सत्यापित करें कि अलगाव, नालियां और डाउनस्ट्रीम उपचार इच्छित संचालन अनुक्रम के लिए तैयार हैं। स्टार्टअप कार्य को लागू उपकरण निर्देशों और परियोजना के लिए सहमत जिम्मेदारियों का पालन करना चाहिए।

कमीशनिंग के दौरान, प्रतिनिधि उत्पादन राज्यों के माध्यम से सिस्टम का निरीक्षण करें। स्टेशन दबाव, महत्वपूर्ण उपयोगकर्ता पर दबाव, उपचार की स्थिति और कंप्रेसर ऑपरेटिंग स्थिति को एक साथ रिकॉर्ड करें। यह बिना किसी परिचालन संदर्भ के अलग-अलग रीडिंग उत्पन्न करने के बजाय मशीन की प्रतिक्रिया को हवा की आवश्यकता से जोड़ता है।

हैंडओवर को एक बेसलाइन के साथ पूरा करें जिसे रखरखाव दोहराया जा सके। मापने की स्थिति की पहचान करें और चयनित सेटिंग्स, अलार्म जानकारी और उपकरण कॉन्फ़िगरेशन को बनाए रखें। जहां वितरित-वायु गुणवत्ता एक स्वीकृति आवश्यकता है, उस रिकॉर्ड में उपयोग के बिंदु पर सहमत परीक्षण परिणाम संलग्न करें। कॉन्फ़िगरेशन, परिचालन स्थिति और मापा परिणाम का संयोजन भविष्य की तुलना को उपयोगी बनाता है।

दबाव सेटिंग बदलने से पहले कारण का पता लगाएं

जब उत्पादन वायु समस्या की रिपोर्ट करता है, तो पहले यह निर्धारित करें कि परिवर्तन कहाँ दिखाई देता है। रिमोट मशीन पर कम रीडिंग और कंप्रेसर आउटलेट पर कम रीडिंग अलग-अलग जांच पथ सुझाती है। अवलोकन के साथ उत्पादन स्थिति को रिकॉर्ड करें ताकि अस्थायी मांग घटना को क्षमता की स्थायी हानि के रूप में न समझा जाए।

नीचे दी गई तालिका दबाव, शीतलन और वायु-गुणवत्ता लक्षणों को अलग करती है। इसका उद्देश्य प्लांट टीम को रखरखाव और तकनीकी सहायता के लिए उपयोगी जानकारी तैयार करने में मदद करना है। उपकरण अलार्म और हस्तक्षेप को मॉडल-विशिष्ट निर्देशों का पालन करना चाहिए, खासकर जहां गर्म, विद्युत या दबाव वाले घटकों तक पहुंच शामिल है।

8. ऑर्डर से पहले निपटाने लायक खरीद संबंधी प्रश्न

औद्योगिक फिक्स्ड-स्पीड ड्राई टाइप ऑयल-फ्री स्क्रू एयर कंप्रेसर पूछताछ को प्रक्रिया आवश्यकताओं को एक विशिष्ट मॉडल और पैकेज व्यवस्था से जोड़ना चाहिए। नीचे दिए गए प्रश्न उन निर्णयों को संबोधित करते हैं जो आमतौर पर उपकरण अनुसूची, स्थापना दायरे और स्वीकृति योजना को प्रभावित करते हैं। वे इंजीनियरिंग आवश्यकताओं में व्यापक विपणन विवरणों का अनुवाद किए बिना क्रय टीम को तुलनीय कोटेशन प्राप्त करने में भी मदद करते हैं।

क्या तेल-मुक्त संपीड़न से ड्रायर की आवश्यकता समाप्त हो जाती है?

नहीं, ऑयल-फ्री संपीड़न प्रक्रिया का वर्णन करता है; यह सेवन वायु से जलवाष्प को नहीं हटाता है। जैसे ही संपीड़ित हवा ठंडी होती है, नमी प्रबंधन एक सिस्टम आवश्यकता बनी रहती है। आवश्यक वितरित-वायु स्थिति और उस वातावरण के आसपास सुखाने और नाली की व्यवस्था का चयन करें जिसमें वितरण और अंतिम उपयोगकर्ता काम करते हैं।

प्रक्रिया कनेक्शन पर आवश्यक वायु गुणवत्ता बताएं और पूछताछ में इच्छित उपचार का दायरा शामिल करें। इससे कंप्रेसर और उपचार उपकरण पर एक साथ विचार करने की अनुमति मिलती है, न कि पैकेज के पहले ही चयन और दबाव बजट तय होने के बाद ड्रायर जोड़ने पर।

क्या मशीन बदलती मांग के साथ किसी संयंत्र की सेवा कर सकती है?

यह एक समन्वित वायु स्टेशन का हिस्सा बन सकता है, खासकर जहां यह पर्याप्त बेस ड्यूटी वहन करता है। मूल्यांकन करें कि स्टेशन मांग के बदलते हिस्से को कैसे संभालता है, कैसे आरक्षित क्षमता सेवा में प्रवेश करती है और मशीनें दबाव परिवर्तनों के परस्पर विरोधी प्रतिक्रियाओं से कैसे बचती हैं। उपयुक्त व्यवस्था ऑपरेटिंग प्रोफाइल का अनुसरण करती है।

यदि प्रस्तावित निश्चित गति पैकेज अपनी नियमित ड्यूटी का अधिकांश हिस्सा उतारने में खर्च करेगा, तो आकार और स्टेशन रणनीति की समीक्षा करें। मोटर रेटिंग पर निर्णय लेने से पहले उपलब्ध नियंत्रण कॉन्फ़िगरेशन के साथ वास्तविक संचालन कार्य की तुलना करें। उस समीक्षा के दौरान उत्पादन निरंतरता और आरक्षित आवश्यकताओं को दृश्यमान रखें।

क्या हमें एयर कूलिंग या वॉटर कूलिंग चुननी चाहिए?

उपलब्ध उपयोगिताओं, कमरे के ताप प्रबंधन और रखरखाव पहुंच में से चुनें। एयर कूलिंग कमरे के वेंटिलेशन डिजाइन में गर्मी की अस्वीकृति को जन्म देती है। जल शीतलन एक जल-सेवा आवश्यकता प्रस्तुत करता है जो प्रस्तावित पैकेज के अनुकूल होना चाहिए। जैसा कि मॉडल तालिका से पता चलता है, चयनित व्यवस्था यांत्रिक शेड्यूल को भी बदल देती है।

पूछताछ के साथ स्थापना स्थान और उपलब्ध सेवाएं प्रदान करें। कमरे का निर्माण पूरा करने या कनेक्टिंग पाइपवर्क का ऑर्डर देने से पहले चुने गए कॉन्फ़िगरेशन के लिए अंतिम व्यवस्था ड्राइंग और उपयोगिता शेड्यूल के बारे में पूछें।

पूछताछ में क्या शामिल होना चाहिए?

महत्वपूर्ण उपयोगकर्ता पर आवश्यक दबाव, मापी गई या प्रलेखित वायु प्रवाह मांग, उत्पादन संचालन पैटर्न और आवश्यक वायु गुणवत्ता भेजें। गंतव्य विद्युत आपूर्ति, पसंदीदा शीतलन व्यवस्था, उपलब्ध स्थापना स्थान और किसी भी मौजूदा कंप्रेसर को शामिल करें जो सेवा में रहेगा। उस उपचार और स्टेशन-नियंत्रण दायरे की पहचान करें जिसे आप शामिल करना चाहते हैं।

स्वीकृति दस्तावेज़ और गंतव्य आवश्यकताएँ जोड़ें जो खरीदारी के अनुमोदन के लिए आवश्यक हों। उन इनपुट्स के साथ,मॉडल-विशिष्ट प्रस्ताव के लिए SEIZE AIR से संपर्क करेंजो चयनित कंप्रेसर, उसके उपयोगिता इंटरफेस और संपूर्ण एयर-सिस्टम ड्यूटी को जोड़ता है। यह इंजीनियरिंग को अंतिम ऑर्डर की तुलना के लिए परिभाषित आधार की समीक्षा और खरीदारी के लिए एक स्पष्ट पैकेज देता है।
